Profil | F (mm) | H (mm) | S (mm) | Sm (mm) | ΔF (mm) | ΔFh (mm) | Trafic kN | |||
---|---|---|---|---|---|---|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
|||||||
SG 87/190/20/15 SG 87/200/30/15 SG 87/220/50/15 SG 87/250/80/18 SG 87/270/100/20 SG 87/290/120/22 |
20 30 50 80 100 120 |
15 15 15 18 20 22 |
190 200 220 250 270 290 |
190(2) 200(2) 220(2) 250(2) 270(2) 290(2) |
30 (± 15)(1) 30 (± 15)(1) 30 (± 15)(1) 30 (± 15)(1) 30 (± 15)(1) 30 (± 15)(1) |
—(3) —(3) —(3) —(3) —(3) —(3) |
50 50 50 50 50 50 |
600 600 600 600 600 600 |
200 200 200 200 200 200 |
50 50 50 50 50 50 |
(1) – valoarea standard poate varia la comandă în funcție de necesitate | ||||||||||
(2) – când se modifică valoarea deformărilor(la (1)), atunci și lățimea profilului este posibil să se schimbe (solicitați datele) | ||||||||||
(3) – nu este recomandat a fi folosit în situații în care există deformări verticale, în caz de apariție a acestora este posibilă blocarea mecanismului. | ||||||||||

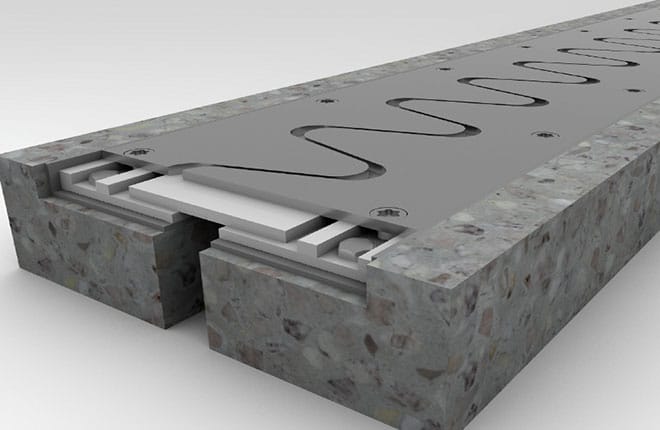

Când profilul este din oțel inoxidabil, acesta are indexul SS (Exemplu: SG 87/190/20/15 SS) Când profilul e din oțel negru acoperit cu pulbere, acesta are indicele BS (Exemplu: SG 87/190/20/15 BS7035, unde 7035 este culoarea conform catalogului RAL) |
