| Profil | A (mm) | Bw (mm) | Bp (mm) | H (mm) | C (mm) | Mx (mm) | My (mm) | Trafic kN | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
||||||||
| SV 23/50/15 SV 23/50/20 SV 23/50/30 SV 23/50/50 SV 23/50/70 SV 23/50/H1 |
50 50 50 50 50 50 |
55 55 55 55 55 55 |
156 160 162 178 178 O/R |
15 20 30 50 50 de la 70 |
40 40 40 40 40 40 |
20 (+10/-10) 20 (+10/-10) 20 (+10/-10) 20 (+10/-10) 20 (+10/-10) 20 (+10/-10) |
10 (+5/-5) 10 (+5/-5) 10 (+5/-5) 10 (+5/-5) 10 (+5/-5) 10 (+5/-5) |
201 201 201 20 20 20 |
— — 50 50 50 50 |
— — 301 30 30 30 |
— — — — — — |
H1 – înălțimea de montaj al profilului. Aceasta este aleasă în intervalul de la 70 la 200 mm.
O / R – la comandă
1 – Nu este pentru utilizare permanentă (necesită asistență) – există riscul de rupere a stratului superior.
2 – La trafic intens, inserția flexibilă va fi uzată.
3 – Nu este destinat traficului pietonal intens
Specificații:
Material: Aluminiu 6060, PVC rezistent la umezeală, la radiații ultraviolete, la ozon (temperatura de utilizare: -30 ° C … 120 ° C)
Culoare: Negru, gri (7035), bej (1015)
Dimensiuni: Lungime standard profil 3m, lungime inserție 25m
La comandă:Orice cuolare RAL pentru inserție
La comandă: Profilul poate fi completat cu diverse inserții (consultați pagina “insert options” din catalog.pdf de la meniul Documentație)

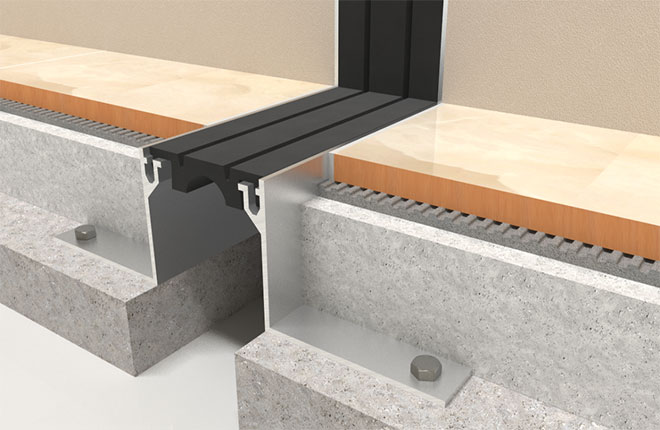

Varianta de colț a profilului (în lungul peretelui)
 Fișa Tehnică – descarcă |
 Detaliu de Proiectare – descarcă |
Detalii Profil – descarcă |
||
| Descarcă Piese de Îmbinare |
Descarcă Variante Constructive |
 |
Îmbinare în formă de L |
| Îmbinare în formă de T |  |
 |
Îmbinare în formă de X |
| Îmbinare în formă de L |  |
 |
Profil de trecere SG 34-60 |
 |
SV 21/50 / 30-50 Profilele pot fi de diferite înălțimi pe fiecare parte a rostului pentru cote diferite de turnare și diferite forme de finisare ale pardoselii . |
 |
SV 21-22 / 50/30 Aplicat pe podeaua existentă pe o parte a rostului și încastrat in cealaltă. |
 |
SV-E 21-30-50 Profil de colț cu fixare în interiorul rostului. |
